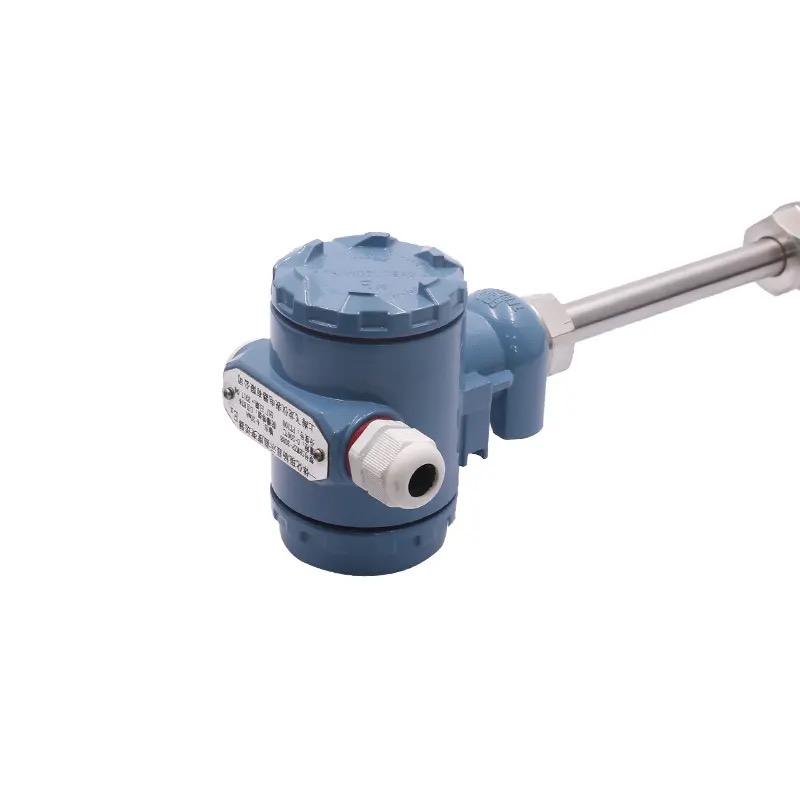

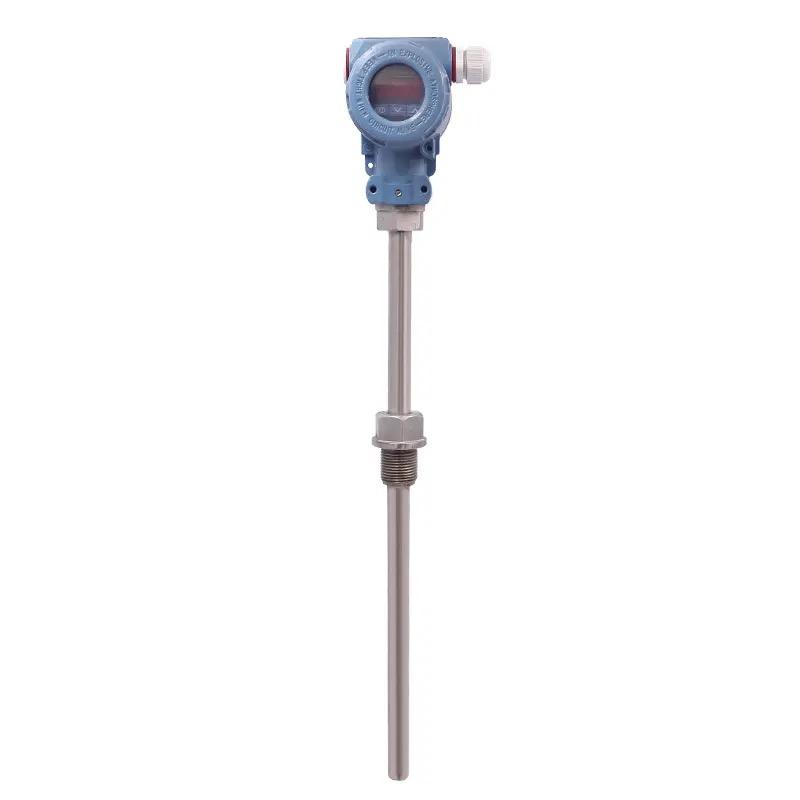

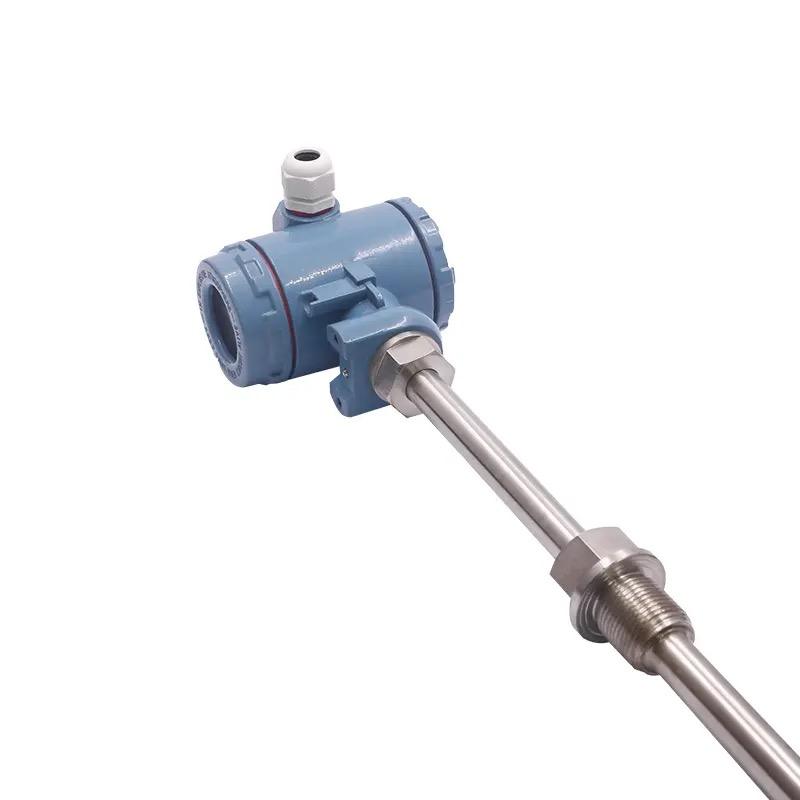

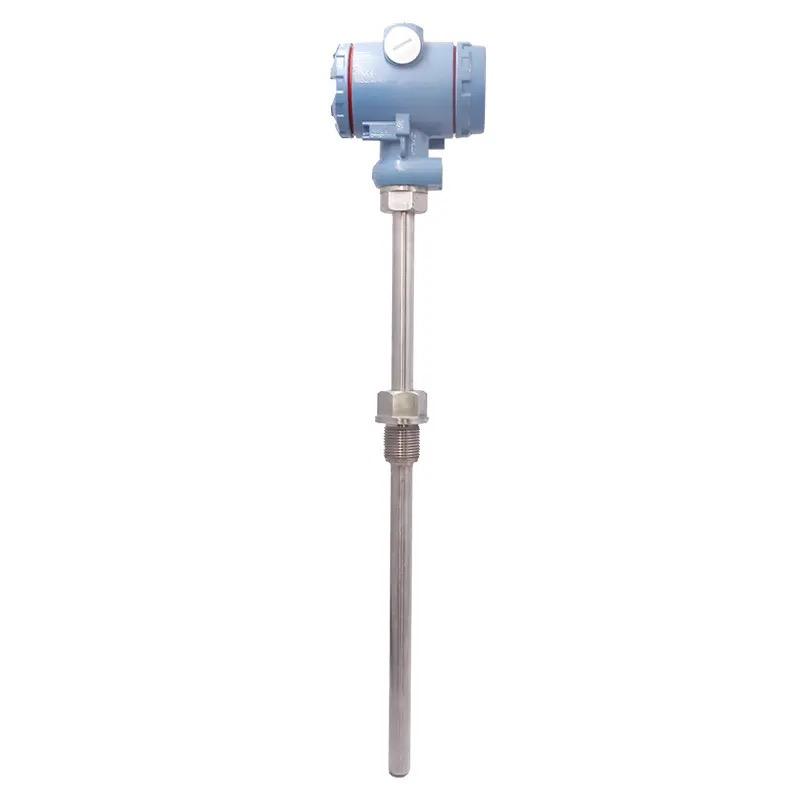

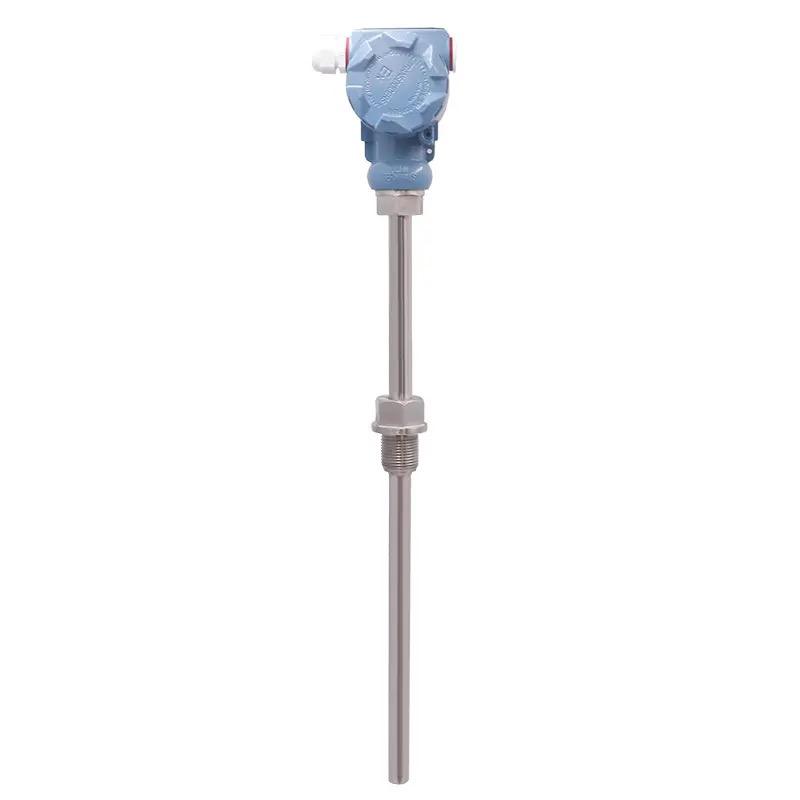

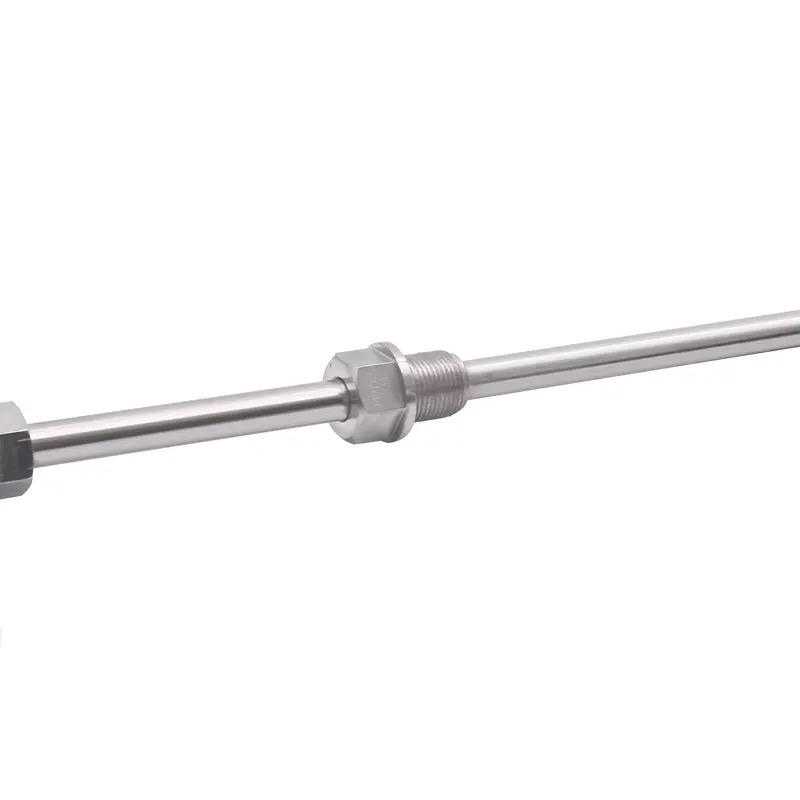

Vollisolierter integrierter Temperaturtransmitter

Der allgemeine integrierte Temperaturtransmitter wird für die Signaleingabe von Wärmewiderstand (RTD), Thermoelement (TC), Widerstand und Spannung verwendet, die über die PC-Konfiguration im Sensor installiert werden können. (PEOFIBUS-PA- und HART-Protokoll sind verfügbar). Anwendbare Orte: · Mit dem integrierten PCP-Temperaturtransmitter können alle Arten von Eingangssignalen in 4-20-mA-Ausgangssignale umgewandelt werden ·Eingabe Wärmewiderstand (RTD) Thermoelement (TC) Widerstand (Ω) Spannung (mV) .Über den PC kann das Konfigurationstool online genutzt werden. Eigenschaften: .General PCP kann für alle Arten von Eingangssignalen verwendet werden .Elektrische Isolierung .Zweileitersystem und 4-20-mA-Analogausgang .Hohe Genauigkeit .Die Sensorschaden- oder Kurzschluss-Fehlersignale können gemäß NAMUR NE 43 vorab eingestellt werden. ·EMV muss NAMUR NE 21, CE entsprechen .Explosionsgeschützte Zertifizierung .Ausgabe analog .Der Messbereich kann vom Benutzer angepasst werden

Angebot anfordern

Funktionsweise und Systemstruktur

Messsystem

Ein intelligenter Temperaturtransmitter ist ein Zweileitersystem mit Analogausgang, Eingang für 2-, 3- und 4-Leiter-Thermowiderstandssignale (FTE), Thermoelementsignal und Spannungssignal, das über ein Konfigurationstool konfiguriert werden kann.

Eingang Wärmewiderstand (RTD)

Typ	Messbereich	Min. Messbereich
Pt100 Pt500 Pt1000 Gemäß IEC 751	-200–850 °C -328–1562 °F -200–250 °C -328–482 °F -200–250 °C -328–482 °F	10K (18°F) 10K (18°F) 10K (18°F)
Ni100 Ni500 Ni1000 Gemäß DIN 43760	-60–180 °C -76–356 °F -60-150℃ -76-302°F -60-150℃ -76-302°F	10K (18°F) 10K (18°F) 10K (18°F)
Verkabelungstyp	Widerstandskompensation von 2-, 3- oder 4-poligen Zweileitersystem-Messkabeln (0-20 Ω)
Widerstand des Sensorkabels	Jedes Kabel
Sensorstrom	≤0,6 mA

Widerstandssignal (Ω)

Typ	Messbereich	Min. Messbereich
Widerstand (Ω)	10..2000(Ω)	100(Ω)

Thermoelement (TC)

Typ	Messbereich	Min. Messbereich
B (PtRh30-PtRh6) C (W5Re-W26Re) ^[3] D (W3Re-W25Re) ^[3] E (NiCr-CuNi) J(Fe-CuNi) K (NICr-Ni) L (Fe-CuNi) ^[2] N[NiCrSi-NiSi) R(PtRh13-Pt) S(PtRh10-Pt) T(Cu-CuNi) U(Cu-CuNi) ^[2] MoRe5-MoRee41 ^[1] Gemäß IEC 584 Teil 1	0-1820℃ 32-3308°F 0–2320 ℃ 32–4208 °F 0–2495 ℃ 32–4523 °F -200- 915 ℃ -328-1679 °F -200- 1200 ℃ -328-2192 °F -200- 1372 ℃ -328-2501 °F -200- 900 ℃ -328-1652 °F -270- 1300℃ -454-2372°F 0-1768℃ 32-3214°F 0-1768℃ 32-3214°F -200- 400 ℃ -328-752 °F -200- 600 ℃ -328-1112 °F 0–2000 ℃ 32–3632 °F	500.000 (900°F) 500.000 (900°F) 500.000 (900°F) 50.000 (900°F) 50.000 (900°F) 50.000 (900°F) 50.000 (900°F) 50.000 (900°F) 500.000 (900°F) 500.000 (900°F) 50.000 (900°F) 50.000 (900°F) 500 k(900 °F)
Kaltstelle	Innen (Pt100) oder Außen (0...80℃),32..176°F
Genauigkeit der Vergleichsstelle	±1k
Sensorstrom	30nA

Spannungssignal (mV)

Typ	Messbereich	Maximaler Messbereich
Millivolt (mV)	-10...100mV	5mV

Eingang Ausgang (analog)

Ausgangssignal	4...20 mA.20..4 mA
Eigenschaften übertragen	Temperatur-, Widerstands- und Spannungslinearität
Maximale Belastung	(V-8V)/0,025A

(1) Ohne Quellenangabe

(2) Gemäß DIN 43710

(3) Gemäß ASTM E988

Digitalfilter Grae 1	0...8s
Eingangsstrom	≤3,5 mA
Aktuelle Einschränkung	≤25mA
Zeitverzögerungsschalter	4 s (Beim Einschalten la-3,8 mA)
Reaktionszeit	1s

Fehlersignal (Fehlerüberwachung)

Unterhalb der unteren Messgrenze	Stromabnahme auf 3,8mA
Oben gemessenes oberes Iirmit	Ausgang bis zu 20,5 mA
Sensorschaden Sensorkurzschluss	Kann auf ≤3,6 mA oder ≥21,0 mA eingestellt werden

Elektrischer Anschluss

Stromversorgung	U _b =8...35V DC Polaritätsschutz
Galvanische Trennung (Eingang/Ausgang)	U=3,75 kV Wechselstrom
Zulässiger Schwankungsbereich	U≤5V (wenn Ub≥13V, f _max =1KH ₂ t)

Genauigkeit

Referenzbedingungen

Geregelte Temperatur23℃ (73,4°F）±5K

Wärmewiderstand (RTD)

Typ	Messgenauigkeit
Pt100, Ni100 Pt500, Ni500 Pt1000, Ni1000	0,2 K oder 0,08 % 0,5K oder 0,20% 0,3K oder 0,12 %

Widerstandssignal (Ω)

Typ	Messgenauigkeit	Messbereich
Widerstand	±0,1 Ω oder 0,08 %	10...40Ω
Widerstand	±1,5 Ω oder 0,12 %	10...2000Ω

Thermoelement (TC)

Typ	Messgenauigkeit
K, J, T, E, L, U, N, C, D S.B.R MoRe5-MoRe41	typ. 0,5 k oder 0,08 % typ.1,0 k oder 0,08 % typ.2,0 k oder 0,08 %
Allecled durch internes Relerenzende	Pt100 DIN IEC751 C1.B

Spannungssignal (mV)

Typ	Messgenauigkeit	Messbereich
Millivolt (mV)	±20 μV oder 0,08 %	-10...10mV

Beeinflusst durch die Stromversorgung	≤±0,01 %/V mit einer Abweichung von 24 ^[3]	Messbereich
Beeinflusst durch Last	≤±0,02 %/100 Ω ^[3]	-10...10mV

(1)Gilt nicht für das Thermoelement.

(2) % bezieht sich auf den einstellbaren Messbereich (Maximalwert).

(3)Alle Alas beziehen sich auf den Endwert der Messung (FSD).

Temperaturverschiebung	RTD Td=±(15ppmkMax. Messbereich)±50 ppmKVoreingestellter Messbereich)∆θThermischer Widerstand Pt100 Td=±(15ppmk(Endwert der Messung 200) 50ppm/KVoreingestellter Messbereich)∆θ Thermoelement (TC) Td=±(50 ppmKMax. Messbereich 50ppm/KVoreingestellter Messbereich)*∆θ ∆θ=Wert der Umgebungstemperatur weicht von der Referenztemperatur ab
Langzeitstabilität	≤0,1 K/Jahr[1] oder ≤0,05 %/Jahr[1][2]

Einbauzustand

Einbauwinkel	Keine Einschränkung
Installationsbereich	Wasserdichter Anschlusskasten oder explosionsgeschützter Anschlusskasten

Anwendungsbedingung Umgebungsbedingung

Umgebungstemperatur	-40...85℃(-40..185°F). Gilt für explosionsgeschützte Bereiche
Lagertemperatur	-0.. 100℃(-40...-212°F)
Klimaklasse	Gemäß EN G0654-1, ClaasC
Kondensation	Erlaubnis
ProtacLlon-Klasse	IP 00/IP 66-Installation
Vibrationsschutz	Gemäß IEC 60068-2-6
Elektromagnetische Verträglichkeit	Anti-EMI- und Anti-EMl-Strahlungsemission gemäß EN 61326-1 und NAMUR NE 21

Mechanische Struktur

Welghl	=40g
Material	Gehäuse: PC, Kunststoff oder Polyester
Terminal	Kabel max. 1,75 mm2 (0,0027 in2)

Anzeige- und Betriebssystem Fernbedienung

Konfigurationstool	Spezielles Konfigurationstool
Konfigurationssoftware	PC-Bediensoftware (Reaowin 2o00 ]
verschachteln	PC-Schnittstelle verbunden mit Kabel TTL-l-RS 232 mit Stecker
Konfigurationsparameter	Sensortyp, Verbindungstyp und technische Einheit (C/F Messbereich, interne/externe Vergleichsstellenkompensation, Kabelwiderstandskompensation bei Zweileitersystemmessung, Fehlerzustand, Ausgangssignal (4...20/20...4 mA), digitaler Filter (Damp), Ausgang, Messpunktmarkierung (8 Zeichen) und analoger Ausgang.
