Ummanteltes Thermoelement

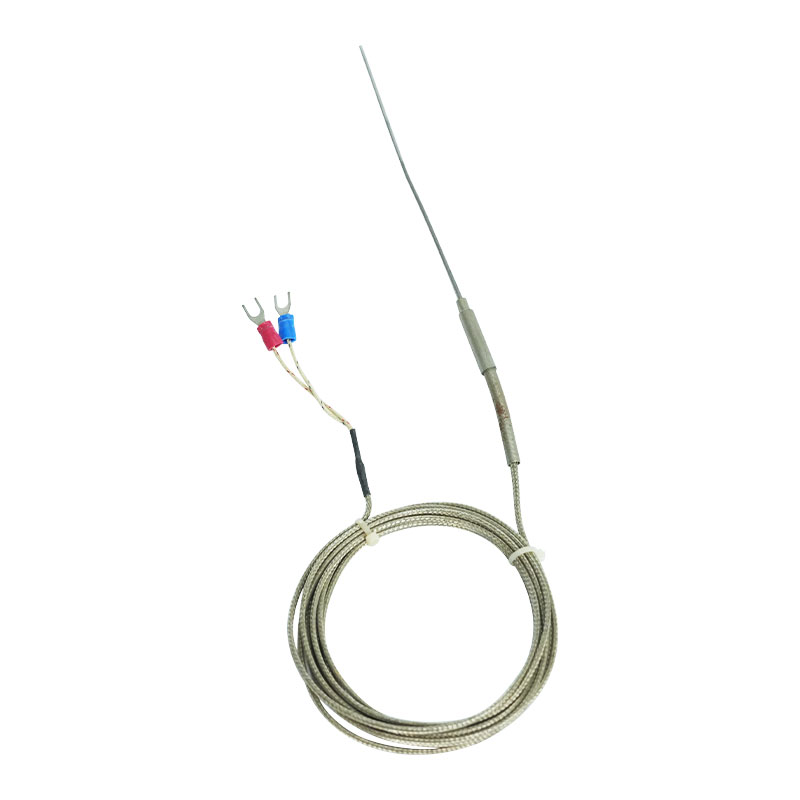

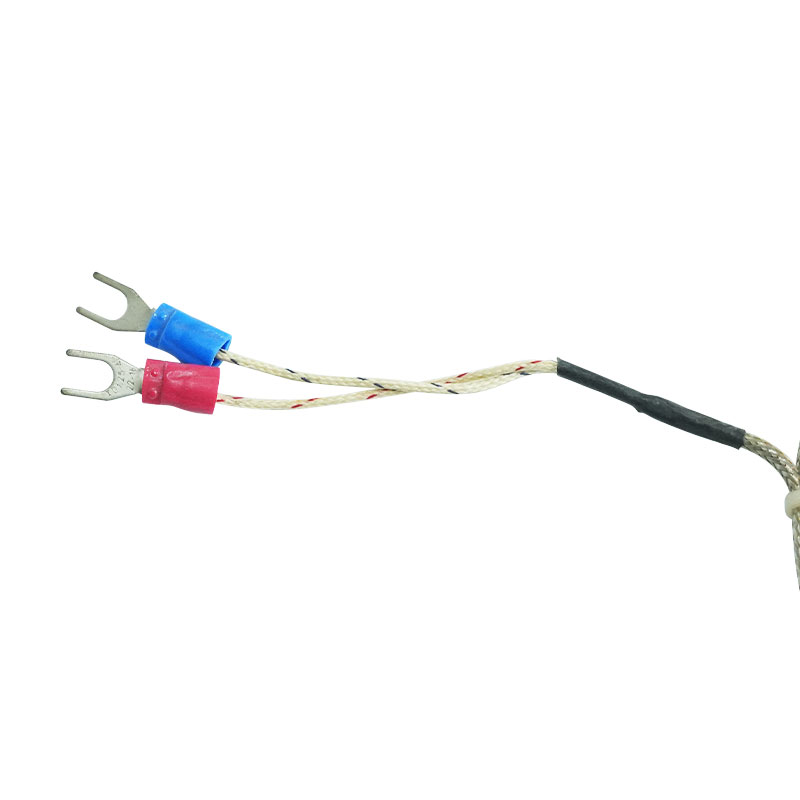

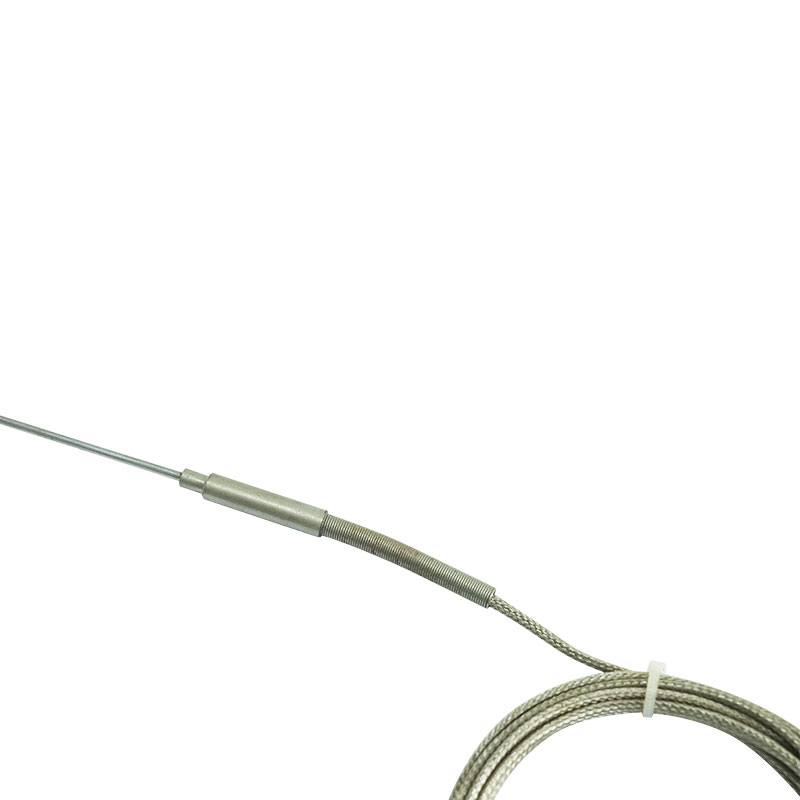

Ein ummanteltes Thermoelement bietet die Vorteile von Schlankheit, einfacher Biegung, kurzer thermischer Reaktionszeit, Vibrationsdämpfung, Temperaturbeständigkeit, Druckfestigkeit, Robustheit usw. Es kann nicht nur für direkte Messungen, sondern auch für die Montage von Thermoelementen als inneres Kernelement verwendet werden, um herkömmliche Elemente vom Typ Porzellanperlenkette zu ersetzen. Es eignet sich insbesondere für die Installation in Rohrleitungen mit engen Abständen, gebogenen Rohrleitungen und an speziellen Orten zur Temperaturmessung, an denen eine schnelle Reaktion und Mikrobewegung erforderlich sind. Enthält: Ummanteltes Thermoelement ohne festes Gerät Mantelthermoelement mit Aderendhülse Mantelthermoelement vom Typ Ferrule-Flansch

Angebot anfordern

Typ, Temperaturmessbereich und Toleranz des Mantelthermoelements

Kategorie	Code	Abschlussnote	Exlermaler Rohrdurchmesser (mm)	Messbereich (℃)	Maximale Anwendungstemperatur (℃)	∆tToleranz
Kategorie	Code	Abschlussnote	Exlermaler Rohrdurchmesser (mm)	Messbereich (℃)	Maximale Anwendungstemperatur (℃)	1	2
Nickel-Chrom-Cupronickel	WREK	E	≥Φ3	-40-700	700	±1,5℃ oder ±0,4%t	±2,5℃ oder ±0,75%t
Nickel-Chrom-Nisiloy	WRNK	K		-40-900	950
Ferrum-Kupfernickel	WRJK	J		-40-500	600
Guprum-Kupronikkel	WRCK	T		-40-350	400
Rhodium-Platin-Platin	WRPK	S	Φ5-Φ8	0-1100	1300	±1,5℃	i:2,5 %l

Ummanteltes Thermoelement ohne festes Gerät

Typ des Anschlusskastens	Modellll
Einfacher Typ	WR□K-101 WR□K ₂ -101
Wasserdichter Typ	WR□K-131 WR□K ₂ -131
Schnellkupplungstyp	WR□K-151 WR□K ₂ -151
Luftfahrt-Steckdosentyp	WR□K-161 WR□K ₂ -161
Grifftyp	WR□K-187 WR□K ₂ -187
Verlängerungskabeltyp	WR□K-191 WR□K ₂ -191

Hinweis:(1)WRNK-101 kann verwendet werden, um den inneren Kern des Thermoelements der Baugruppe zu ersetzen. (2) Der Verlängerungskabeltyp wird normalerweise mit einem 500-mm-Anschlusskabel befestigt. Bei Bedarf geben Sie bitte die Länge an. (3) Der Messanschluss wird mit Isolierung geliefert. Wenn es mit dem Shel verbunden werden muss, ändern Sie die Modellmantisse „1“ in „2“ und „7“ in „8“. Beispielsweise wird 131 in 132 geändert; 187 wird in 188 geändert. (4) Die Teilstriche und den Messbereich finden Sie auf den Seiten 26–28, Tabelle 6 und Abb. 35. Ansprechzeit, Durchmesser und verfügbare Länge des Mantelthermoelements.

Ummanteltes Thermoelement mit Aderendhülse

Typ des Anschlusskastens	Modellll
Wasserdichter Typ	WR□K-231 WR□K ₂ -231 WR□K-331 WR□K ₂ -331
Schnellkupplungstyp	WR□K-251 WR□K ₂ -251 WR□K-351 WR□K ₂ -351
Luftfahrt-Steckdosentyp	WR□K-261 WR□K ₂ -261 WR□K-361 WR□K ₂ -361
Verlängerungskabeltyp	WR□K-291 WR□K ₂ -291 WR□K-391 WR□K ₂ -391
Verlängerungskabeltyp(stainless steel flexible tube)	WR□K-291G WR□K ₂ -291G WR□K-391G WR□K ₂ -391G

Hinweis: (1) 500-mm-Anschlusskabel werden normalerweise an den Verlängerungskabeltyp angeschlossen. Bei Bedarf geben Sie bitte die Länge an.

(2) Der Messanschluss wird mit Isolierung geliefert. Passform muss mit der Schale verbunden sein; Ändern Sie die Modellmantisse „1“ in „2“, zum Beispiel wird 231 in 232 geändert; 291 wird in 292 geändert.

(3) Der Durchmesser des ummantelten Thermoelements beträgt nicht weniger als 5. Das allgemeine Angebot für Schraubbolzen von Aderendhülsenbolzen ist M16×1,5 und ≤Φ4 ist M12×1,5.

(4) Der Nenndruck des festen Ferrulenflansches beträgt 2,5 MPa. Der Nenndruck des beweglichen Ferrulenflansches ist Normaldruck.

(5) Die Teilstriche und den Messbereich finden Sie auf den Seiten 26–28, Tabelle 6 und Abb. 35. Ansprechzeit, Durchmesser und verfügbare Länge des Mantelthermoelements

Ummanteltes Thermoelement vom Typ Ferrule-Flansch

Typ des Anschlusskastens	Modellll
Wasserdichter Typ	WR□K-431 WR□K2-431 WR□K-531 WR□K ₂ -531
Schnellkupplungstyp	WR□K-451 WR□K ₂ -451 WR□K-551 WR□K ₂ -551
Luftfahrt-Steckdosentyp	WR□K-461 WR□K ₂ -461 WR□K-561 WR□K ₂ -561
Verlängerungskabeltyp	WR□K-491 WR□K ₂ -491 WR□K-591 WR□K ₂ -591
Verlängerungskabeltyp(stainless steel flexible tube)	WR□K-4911G WR□K ₂ -4911G WR□K-5911G WR□K ₂ -5911G

Hinweis: (1) 500-mm-Anschlusskabel werden normalerweise an das Verlängerungskabel vom Typ „S“ angeschlossen. Bei Bedarf geben Sie die Länge bitte separat an.

(2) Der Messanschluss wird mit Isolierung geliefert. Wenn eine Verbindung mit dem Shel erforderlich ist, ändern Sie die Modellmantisse „1“ in „2“, z. B. 431 wird in 432 geändert.

(3) Der Durchmesser des ummantelten Thermoelements beträgt nicht weniger als Φ5. Die allgemeine Lieferung für Ferrulenflansche beträgt Φ60 und ≤ 04 beträgt Φ50.

(4) Der Nenndruck des festen Ferrulenflansches beträgt 2,5 MPa. Der Nenndruck des beweglichen Ferrulenflansches ist Normaldruck.

(5) Die Teilstriche und den Messbereich finden Sie auf den Seiten 26–28, Tabelle 6 und Abb. 35. Reaktionszeit, Durchmesser und verfügbare Länge des ummantelten Thermoelements.
