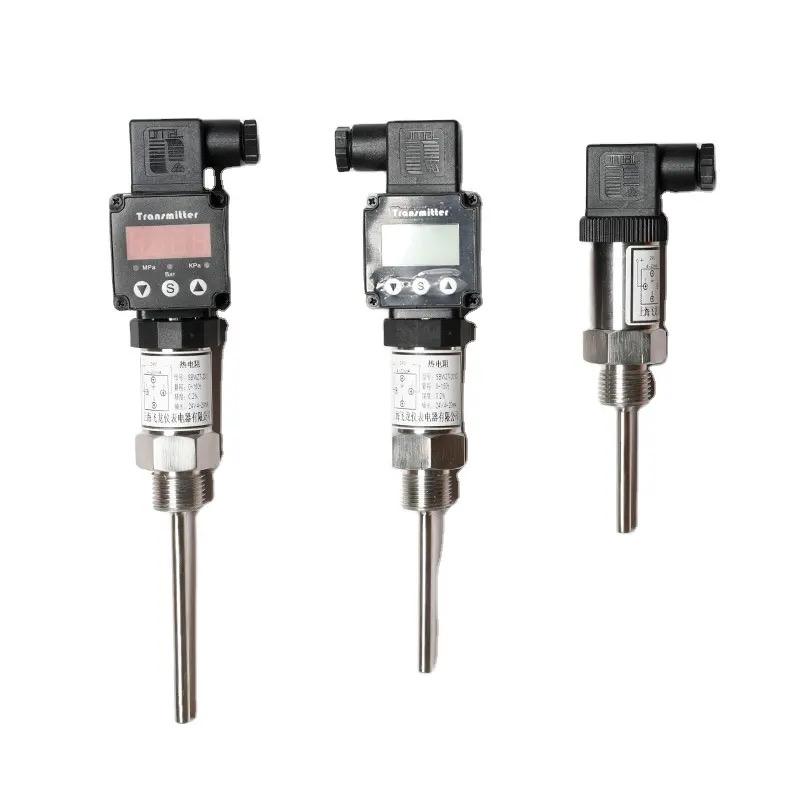

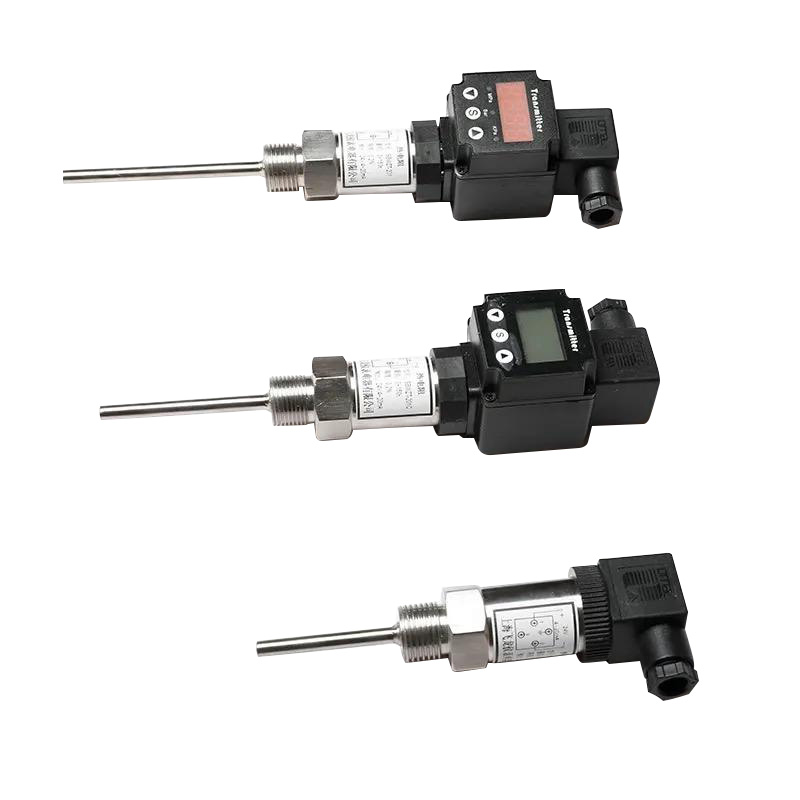

Integrierter Temperaturtransmitter

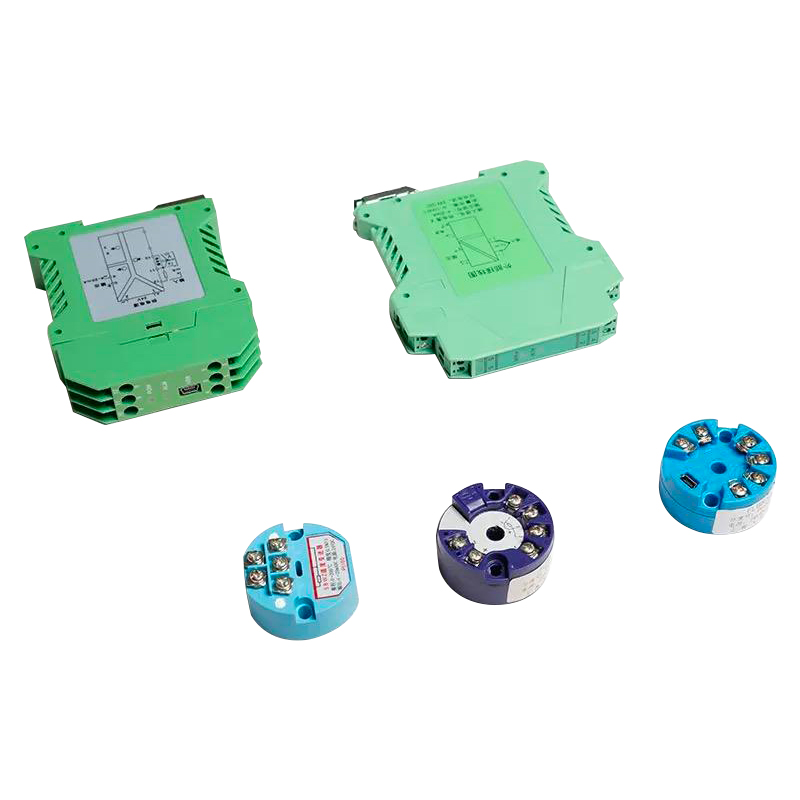

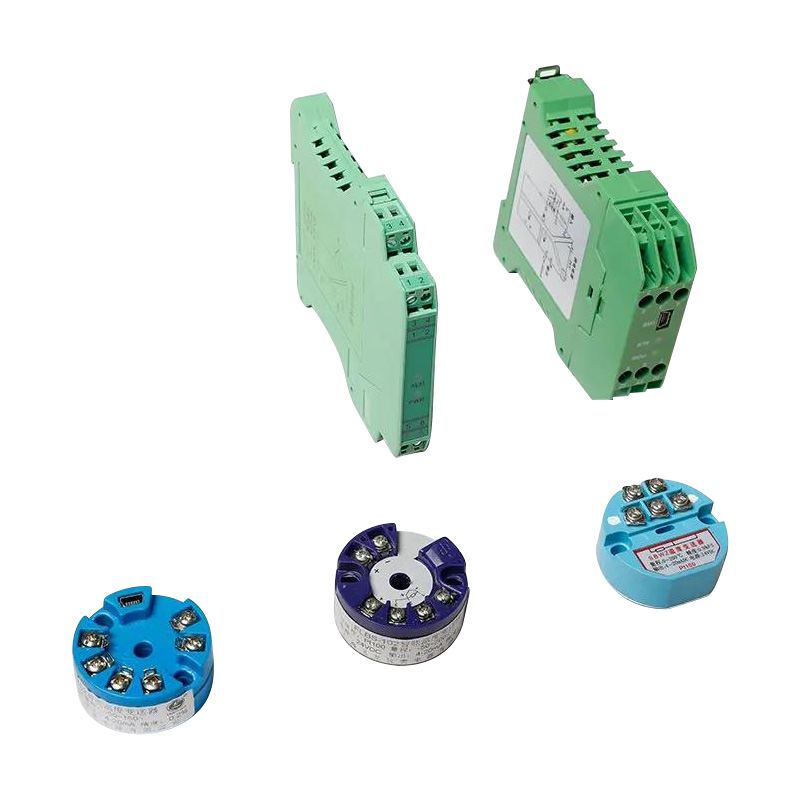

Die integrierten strukturellen Thermoelement- und Wärmewiderstandsprodukte mit der Funktion der Temperaturmessung und -übertragung können realisiert werden, indem die Zweidrahtsystemmodule eines Senders (SBWR und SBWZ) in den Anschlusskasten der Thermoelement- und Wärmewiderstandsprodukte eingesetzt werden, z. B. normal verpackte Typen, explosionsgeschützte Typen und ummantelte Typen. Die Integrationsproduktion kann verwendet werden, um die Temperatur von Flüssigkeiten, Gasen oder Dampfmedien direkt zu messen. Sie empfängt die Eingangssignale des Thermoelements und des Wärmewiderstands mit Standardteilungsmarkierung und erzeugt den linearen Gleichstrom von 4 bis 20 mA durch die gemessene Temperatur. Die Temperaturen werden durch den Kontakt des DC-Ausgangssignals und des Computersystems gemessen und gesteuert. Dieser Temperaturtransmitter kann in großem Umfang in der wissenschaftlichen Forschung in Industriezweigen wie Elektrizität, Metallurgie, Erdöl, Chemieingenieurwesen, Luftfahrt, Mechanik, Leichtindustrie, Textilindustrie, Medizin, Lebensmittel und Landesverteidigung eingesetzt werden.

Angebot anfordern

Ausgangssignal	4–20 mA DC-Signal linear mit der Temperatur innerhalb des Bereichs
Grundlegende Genauigkeit	Thermoelement-Temperaturtransmitter ±0,5 % FS; Wärmewiderstands-Temperaturtransmitter ±0,2 %FS;
Übertragungsmodus	Zweileitersystem
Gleichstromversorgung	12–30 V Gleichstrom. Nennspannung 24V DC
Lastimpedanz	Grenzbelastung des Belastungswiderstandes berechnet; RL(max)=50(U-12) In der Formel ist der Sender eine Gleichstromspannung Unter 24V Nennspannung: RL(max)=50(24-12)=600Ω
Normale Betriebsumgebungen	a.Umgebungstemperatur: - 25℃~85℃ (besondere Anforderung - 40℃~90℃) b. Relative Luftfeuchtigkeit: 5 %–95 % c.Mechanische Vibration: 10-150 Hz. A=0,15mm d. Kein Medium verursachte in der Umgebungsluft Korrosion am Sender.
Elektromagnetische Störungen	Wenn der Funksender mit 20–1000 MHz und 5 W in 0,5 Metern Entfernung vom Sender funktioniert, variiert er um ± 0,15 % FS.
Temperaturdrift	Wenn die Umgebungstemperatur um 1℃ schwankt, variiert der Nullpunkt um ±0,15 % FS und der Messbereich ändert sich um ±0,01 %FS

Verwendung und Verkabelung

1. Hinweis zur Verkabelung: Bitte beachten Sie, dass das Temperatursensorelement vor Verlassen des Werks ordnungsgemäß angeschlossen und der Messbereich eingestellt wurde. Stellen Sie das Potentiometer zur Bereichseinstellung im Allgemeinen nur dann ein, wenn dies erforderlich ist.

2. Informationen zur Installation integrierter TC- und RTD-Geräte finden Sie in anderen Betriebsanleitungen für die gleichen TC- und RTD-Typen.

3. Integrierte TC und RTD verfügen über einen Zweileiter-Stromausgang, sodass nur zwei Kupferleiter erforderlich sind.

Beispiel für eine Bestellung

Bitte geben Sie bei der Bestellung das Modelllll, die Graduierung, die Gesamtlänge und die Einstecktiefe an, d. h. (L×I)

Beispiel 1: WRNKB-230 K 1150x1000

D.h.: Zweileitersystem mit integriertem Mantelthermoelement, feste Bolzeninstallation, wasserdichte Anschlussdose, Außendurchmesser Φ16 mm, Teilstrich K, Gesamtlänge 1150, Einstecktiefe 1000 mm.

Beispiel 2: WZPKB-336 Pt100 L=1000

I.E.: Zweileitersystem mit integriertem ummanteltem Platin-Wärmewiderstand, bewegliche Aderendhülsen-Installation, wasserdichter Anschlusskasten, Außendurchmesser, Graduierung Pt100, Gesamtlänge 1000 mm.

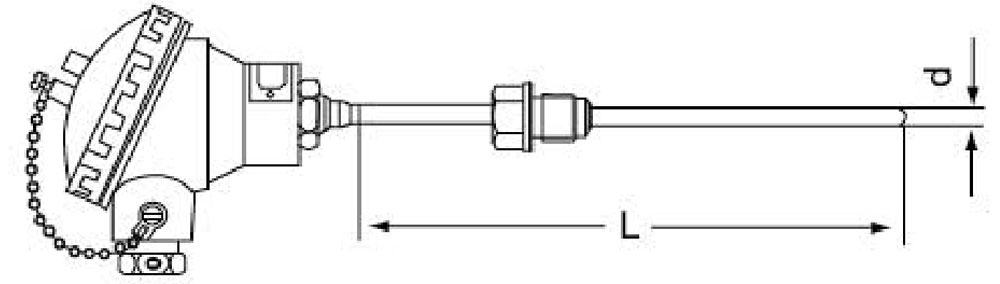

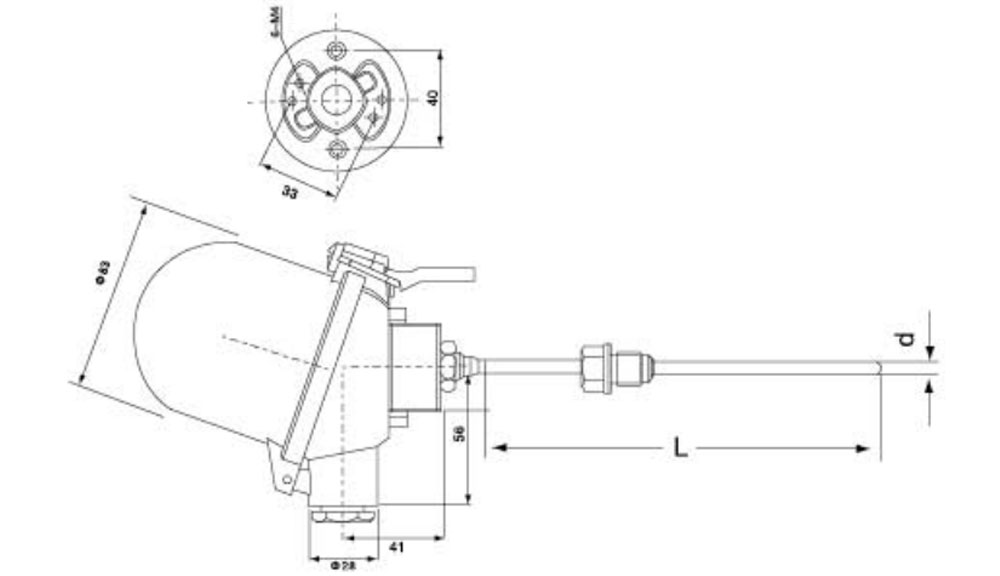

Thermoelement und Thermowiderstand mit Temperaturtransmitter

Model	Abschlussnote	Messbereich (℃)	Gehäuserohr
Model	Abschlussnote	Messbereich (℃)	Material	Rohrdurchmesser	Spez.
SBWZPR-231	Pt100	-50- 400	1Cr18Ni9Ti、316	Φ6-12	300×150 400×250 450×300 500×350
SBWRNR-231	R	0-1000	1Cr18NiSTi、GH2520、316	Φ6-12	300×150 400×250 450×300 500×350

Model	Abschlussnote	Messbereich (℃)	Gehäuserohr
Model	Abschlussnote	Messbereich (℃)	Material	Rohrdurchmesser	Spez.
SBWZPK2-231	Pt100	-50- 400	1Cr18Ni9Ti、316	Φ6-12	550×400 600×450 650×500 700×550 750×600 800×650 1000×850 1150×1000 1350×1200
SBWRNR2-231	R	0-1000	1Cr18Ni9Ti、GH2520、316	Φ6-12

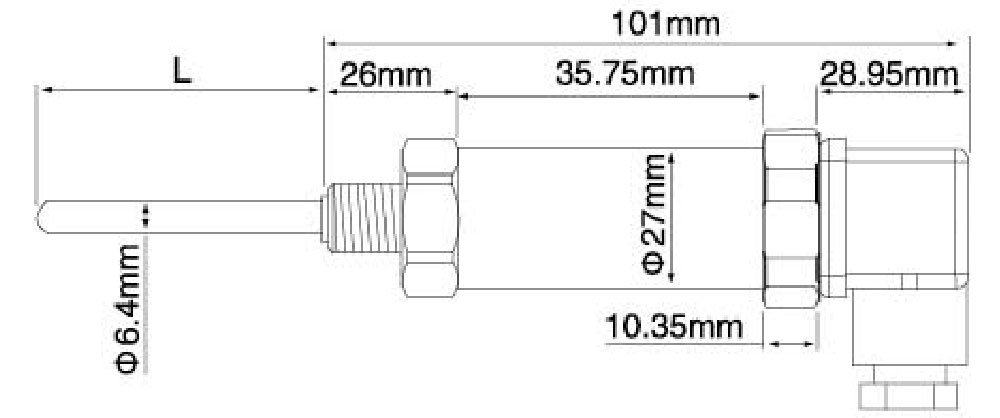

Kleiner steckbarer Wärmewiderstand und Thermoelement von Hirschmann

Model	Abschlussnote	Messbereich (℃)	Gehäuserohr
Model	Abschlussnote	Messbereich (℃)	Material	Rohrdurchmesser	Spez.
SBWET-201	Pt100	-50- 400	1Cr18Ni9Ti、316	Φ4-12	50 100 150 200 300 400 500
SBWET-200	R	0-800	1Cr18Ni9Ti、GH2520、316	Φ4-12	50 100 150 200 300 400 500
